#実装方法:GeneXusによるPDF作成に関するTips集:①サイズ指定

2022年04月06日

こんにちは、栗島です。

この記事では、PDFのサイズ指定方法について、紹介させていただきます。

PDFサイズの指定方法

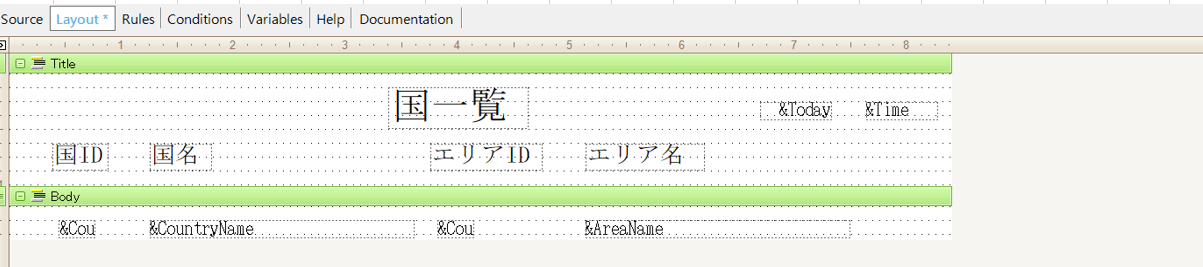

Procedureから「Layout」タブを開き、PDF出力したい項目を配置します。
下記の例ですと、「Title」部と「Body」部に分けております。
Title:タイトル行
Body:明細行

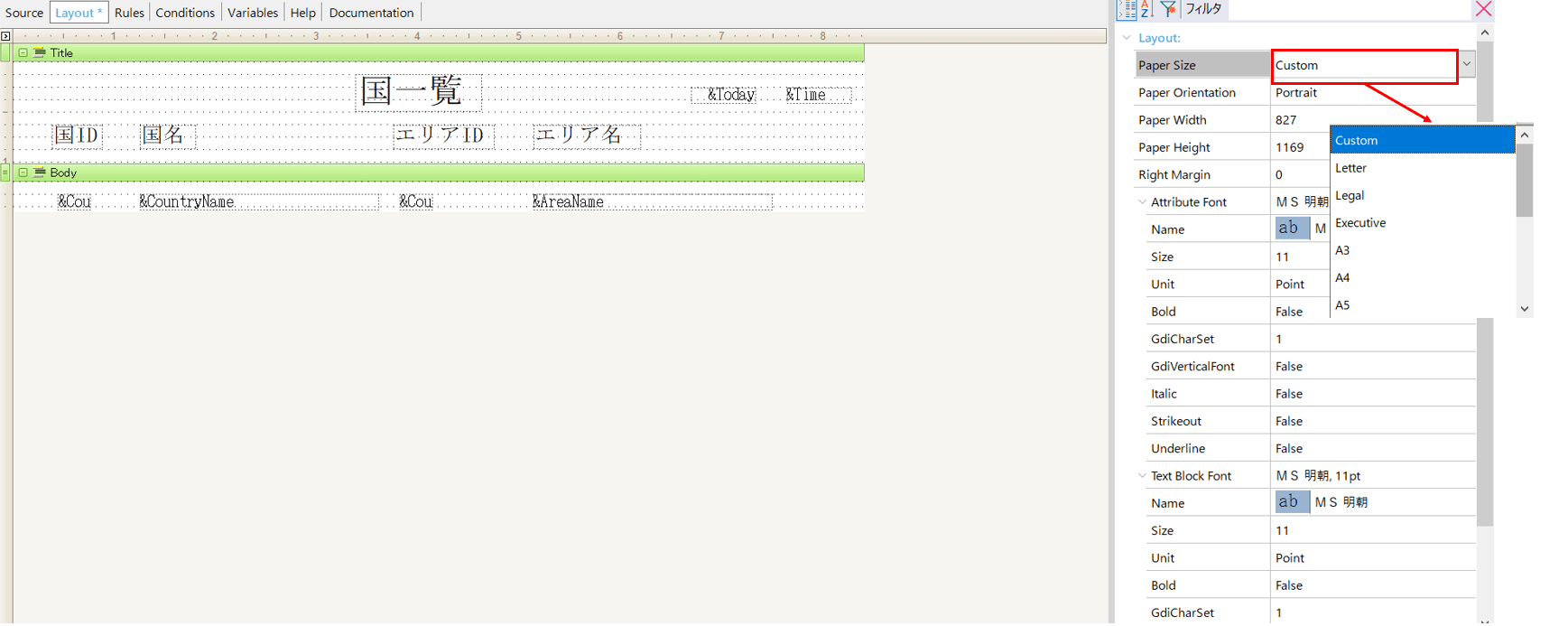

GeneXusからサイズを指定しPDFを出力する場合、プロパティの「Paper Size」で指定します。
Paper Size「Custom」は幅「Paper Width」、高さ「Paper Height」を指定することができます。

下記の例は、以下の設定を行った場合となります。
Paper Size:Custom
Paper Width:827(Default)
Paper Height:1169(Default)

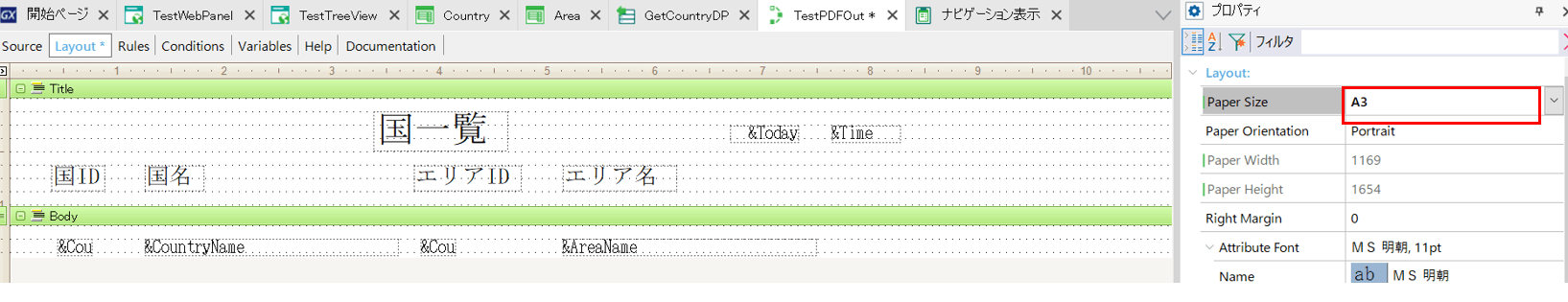

下記の例は、以下の設定を行った場合となります。
Paper Size:A3

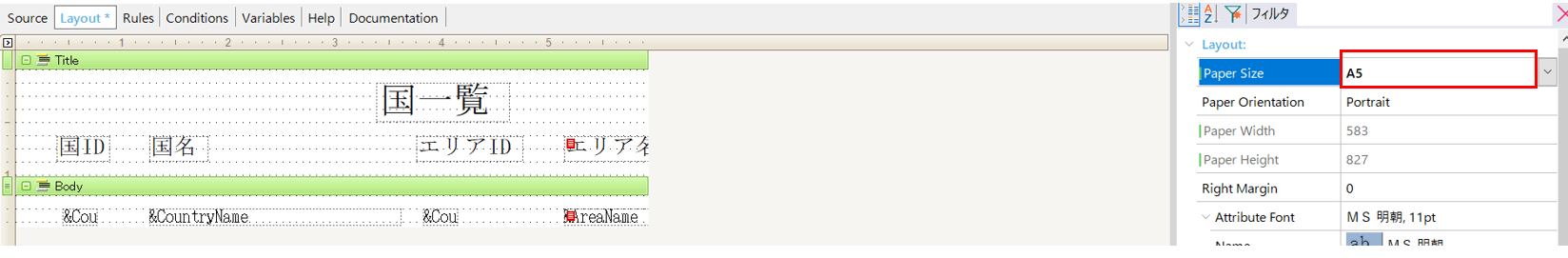

下記の例は、以下の設定を行った場合となります。
Paper Size:A5

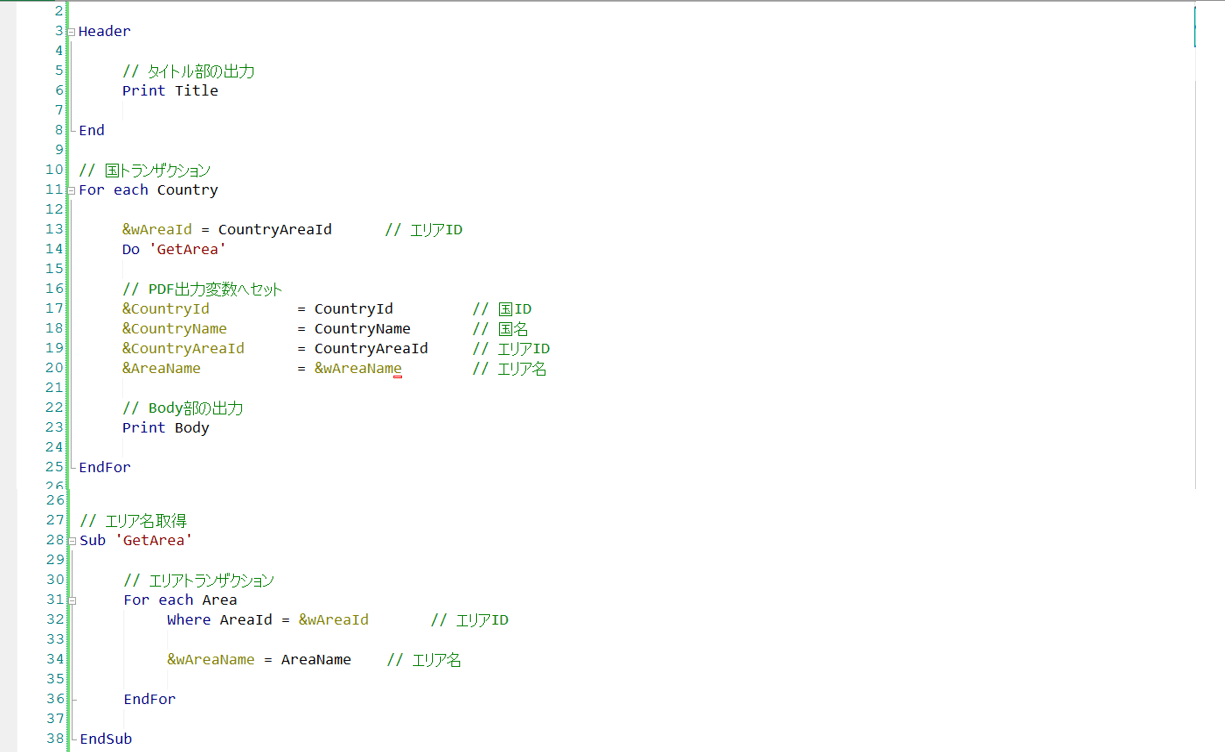

「Source」タブでは国ID、国名、エリアID、エリア名を取得するロジックを記載します

上記で例として記載させていただきました、それぞれの「Paper Size」の設定の場合でどのようにPDFが出力されるか確認していきます。

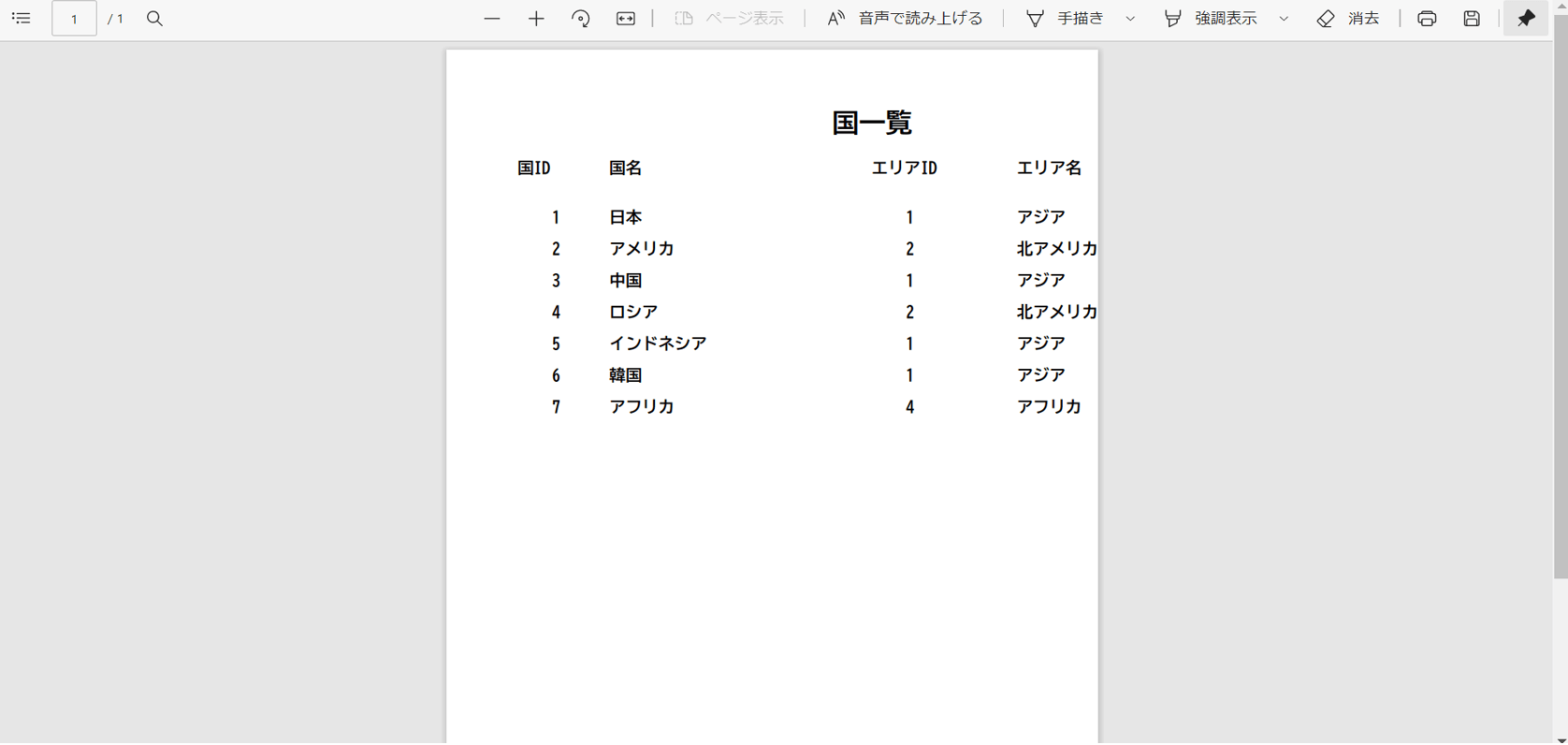

Paper Size「Custom(Width:827Height:1169)」の場合

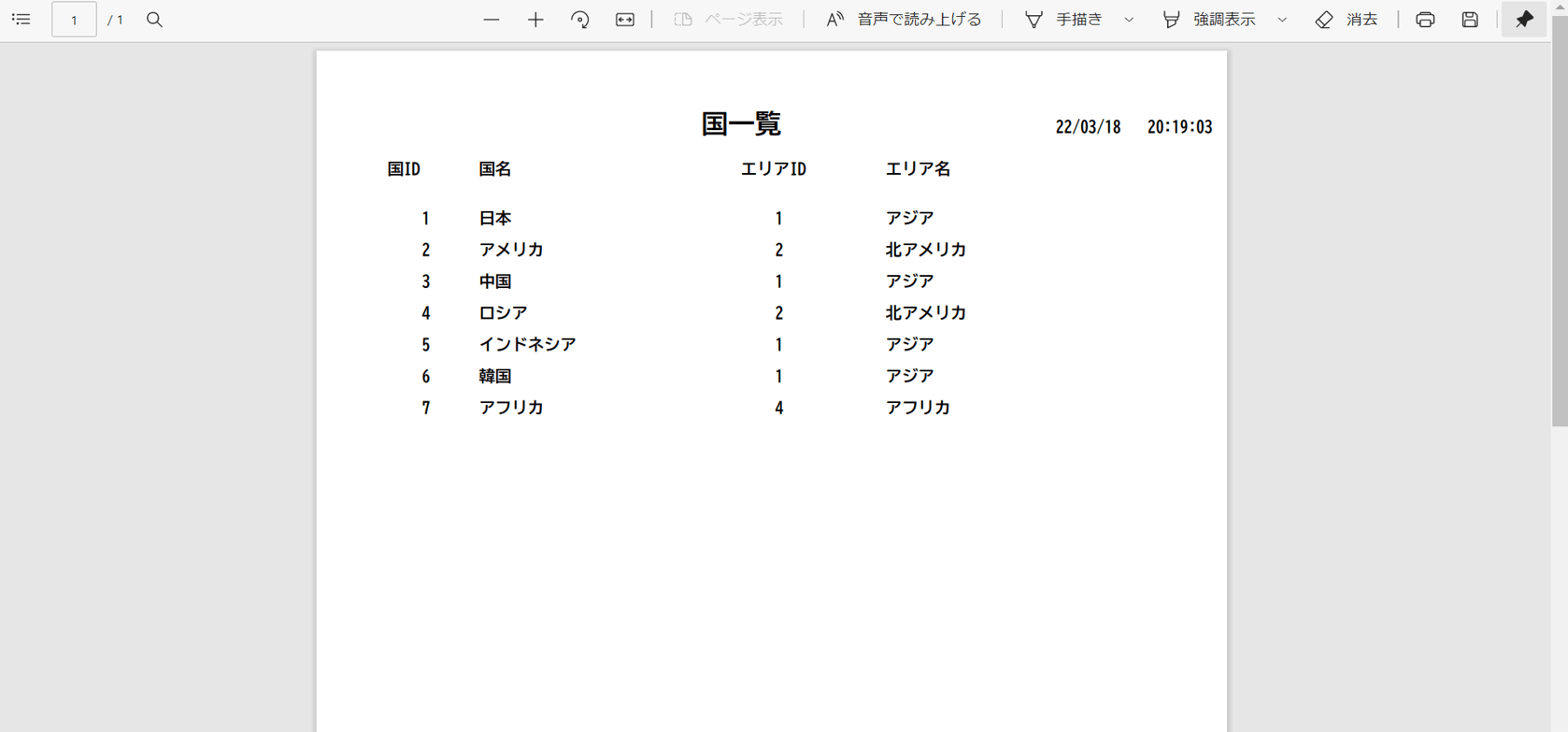

Paper Size「A3」の場合

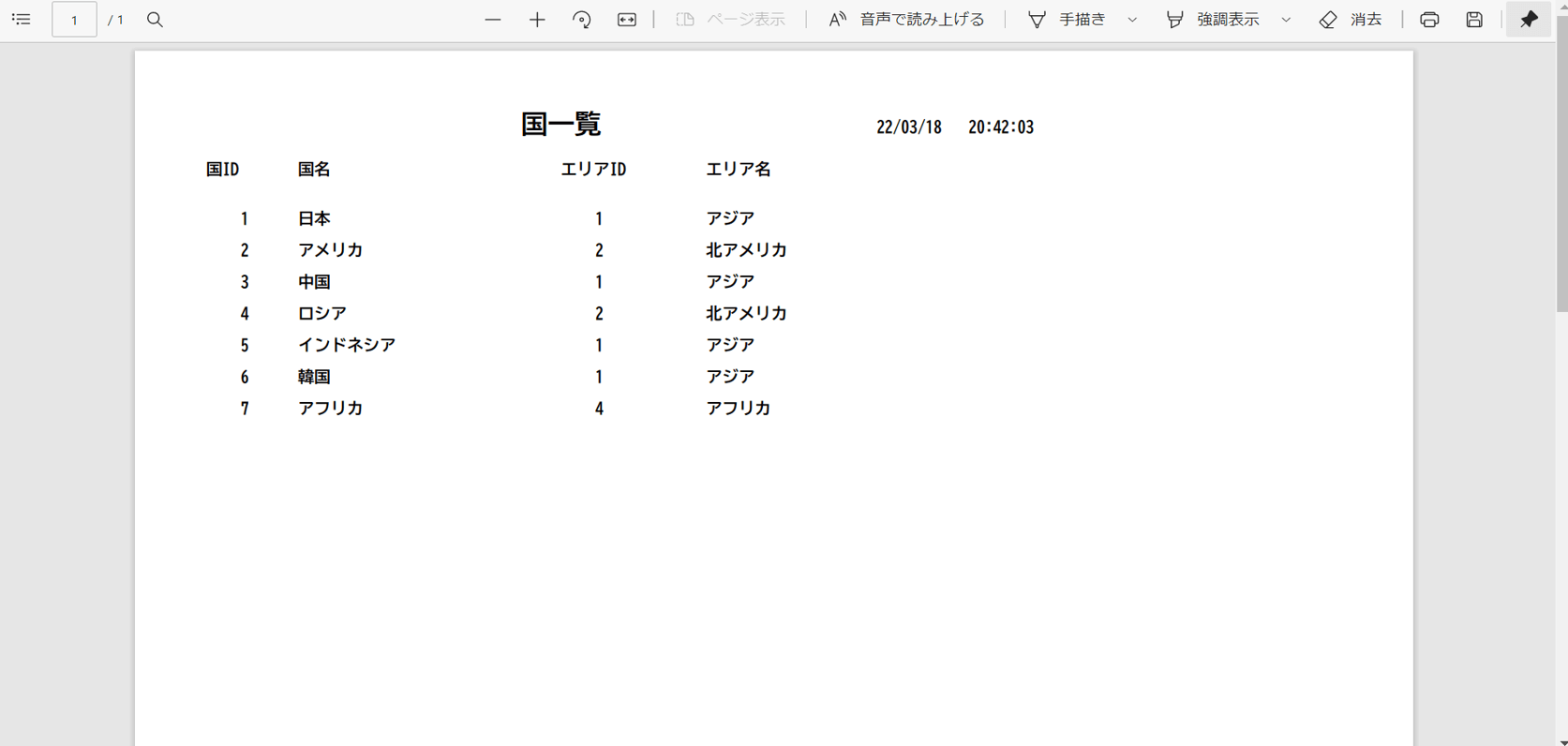

Paper Size「A5」の場合

いかがでしたでしょうか?
プロパティ値を変更するだけで、様々な種類のサイズで出力することが可能です。

最後まで閲覧頂き、ありがとうございました。
